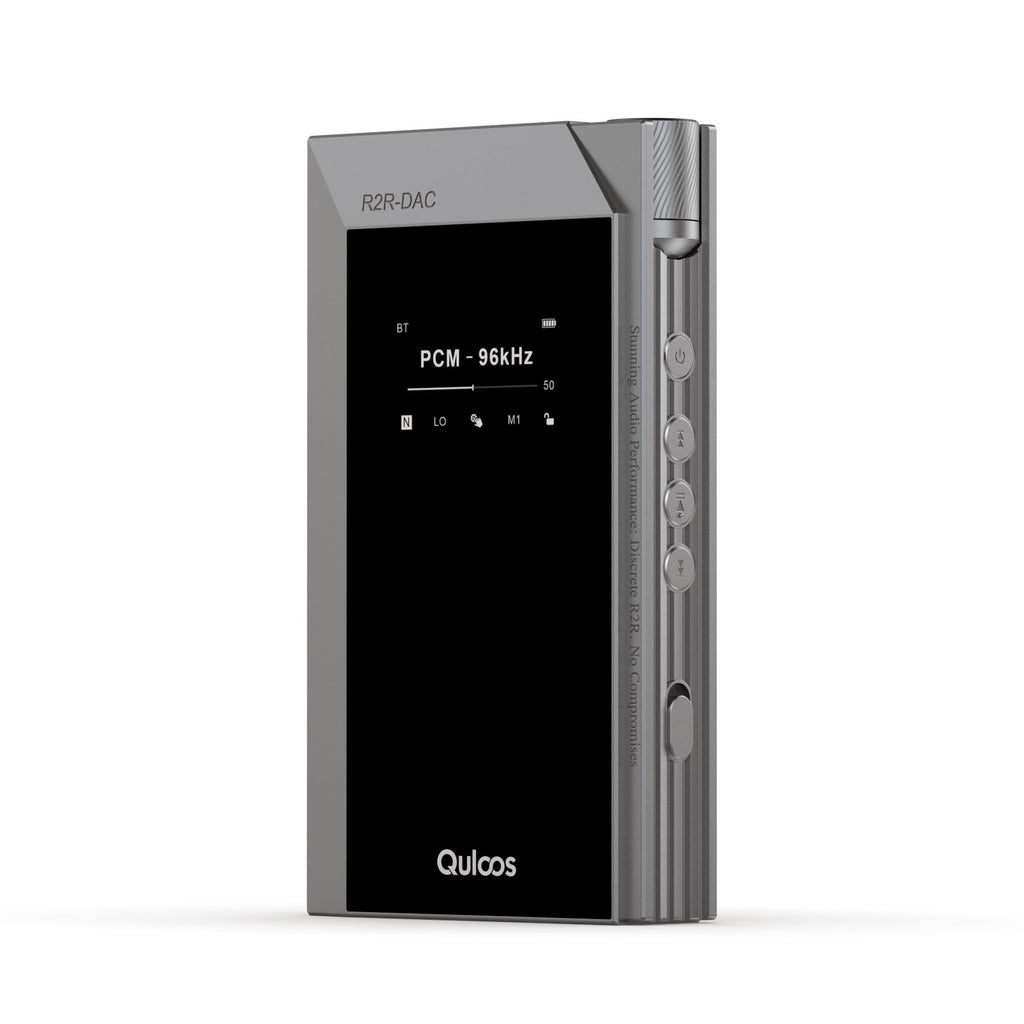

19+5分段式R2R解碼 | LTC6655儀錶級電源基準
OPA627緩衝 | 178顆0.01% 10ppm定制電阻 | QA661晶振
120級混合音量 | FZT功率對管分立耳放 | NDCS遮罩設計
20組電源獨立供電 | 1032顆電子零件，每一顆都用心選擇

主要設計亮點
1. R2R ~ 19 + 5分段式 R2R架構
2. 178顆 ~ 0.01%10 PPM定制R2R電阻
3. 40顆電阻抵消 ~ R2R開關的內阻
4. LTC6655儀錶級電源 ~ 基準淩特高精度
5. OPA627 ~ R2R輸出緩衝器
6. 120級類比數位 ~ 混合音量調節
7. DXD x2升頻 ~ 減小失真與群延遲
8. 兩種聲音模式 ~ M1接近無升頻聽感
9. 三檔增益選擇 ~ 匹配各種耳機
10. 安定,無干擾 ~ NDCS遮罩設計
11. FZT功率對管 ~ 分立耳機放大器
12. 32歐1500mW ~ 大推力更從容
13. 台機QA661晶振 ~ 聲音更扎實
14. 專業PLL鎖相環 ~ 輸出整數倍時鐘
15. 3路分離電源電路 ~ 供於R2R與時鐘
16. 20組電源 ~ 各部分獨立供電
17. 關鍵電源部位 ~ 多顆淩特晶片
18. 全隔離USB介面 ~ 聲音安定純淨
19. 精調高清藍牙 ~ 播放機本地音質LDAC, APTX, AAC, SBC, APTX-HD
20. 更多輸入介面 ~ 光纖 & 同軸 & Line In
21. 12V DC介面 ~ 線性電源輸入
22. Lo電平可設 ~ 可調前級輸出
23. 5000mAh內置 ~ 電池8小時續航
24. 伍爾特合金電感 聲音大氣飽滿
25. 松下電解電容 ~ 音樂氛圍好
26. 大體積薄膜電容 ~ 聲音更華雨
27. 發燒機內線 ~ 確保無短板

九大運用場景:
1. 高清藍牙解碼 ~ 特別優化設計音質可比播放機本地
2. 手機USB解碼 ~ 全隔離設計音質毫不妥協
3.播放機分體解碼 ~ 提升音質體驗R2R聲音活生感
4.同軸光纖解碼 ~ 台機配置解碼耳放一體機
5.獨立耳放 ~ 3.5模擬輸入輕鬆連接各種音源
6. 桌面PC-HiFi ~ 支持線電供電小體積台機音質
7. 汽車音源 ~ 模擬入DSP/AUX流媒體無損好音質
8. 家用音箱音源 ~ 設置LO電平可調連接有源音箱或功放
9. 獨立解碼器 ~ 菜單切換LO輸出輕鬆連接耳放或功放

====================
設計初衷與概述
在流媒體音樂時代，手機無疑是更方便的操控前端，但如何讓不同手機都能實現媲美旗艦播放機本地播放的音質？這正是MUB5研發的出發點。

因為MUB1讓我們發現，不同的手機音質差異還挺大的，這導致了這類產品無法讓所有使用者都獲得好音質。為了解決這個問題，我們需要大幅提升DAC解碼器的聲音下限，讓整體聲音信息量、密度及規模感上升到一個新的高度。

現有的DAC晶片顯然無法滿足這一需求，於是我們自研了R2R解碼方案：通過19+5分段式架構解決過零失真問題；引入電流預偏置技術降低轉換雜訊；同時為保留R2R的聽感優勢並融合旗艦級德爾塔西格瑪的高素質，不惜成本採用了淩特儀錶級基準電源並定制0.01%高精度、10ppm低溫漂電阻，確保聲音微小細節的精准還原。這些突破使MUB5這台便攜旗艦解碼耳放一體機，只需連接手機的藍牙輸出，就能獲得比大多數播放機本地播放更好聽的聲音——您可以方便的同時還能更好聽，為什麼不？

Clark的聽感：MUB5展現出遼闊的聲場規模與突出的縱深立體感，細節呈現清晰且豐富而綿密，聽感溫潤厚實。其搭載的優質R2R架構賦予聲音獨特的鮮活感與真實質感，流暢自然，現場還原極具沉浸氛圍。尤為難得的是扎實有力的中低頻表現——落地感明確，結像富有韌性（這是傳統德爾塔西格瑪架構難以實現的特質），令人過耳難忘。

用一句話來形容，就是：“音樂活過來了！”。

====================

1. 分段式R2R DAC | 聽感與素質兼備
R2R DAC轉換直接、精准，轉換路徑短
具備更高的音質上限和更保真的音樂還原能力
然而，傳統R2R架構受限於過零失真與轉換雜訊
為此，我們參考MSB等高端台機的分段式作法
將24Bit拆分成19Bit + 5Bit兩段
高5bit採用32位元溫度碼解碼，解決過零失真難題
再通過電流預偏置技術，顯著抑制轉換雜訊
既保留R2R的好聽感，更實現了聲音高素質表現

2. 基準電源 | 精准之源，決定音質高度
R2R DAC的輸出電平由基準電源經電阻分壓產生
基準電源的品質直接決定R2R輸出的表現
低雜訊、高精度、低溫漂是優秀基準電源的基礎
MUB5選用儀錶級基準晶片LTC6655
低溫漂僅2ppm/°C，精度達0.025%
低頻雜訊低至0.25ppmP-P
以此為源，DAC轉換更精准、雜訊更低
還原更接近真實

3. R2R電阻 | 不計成本，只為更高音質
基準雖有保障，但輸出電平仍由R2R電阻決定
我們定制了0.01%（萬分之一）精度
溫漂低至10ppm（百萬分之十）的R2R電阻
每一台機，僅僅這178顆R2R電阻的成本
就已超過目前任何一顆西格瑪旗艦DAC晶片
我們還加入補償來抵消電子開關內阻的影響
這一切，只為突破DAC性能瓶頸
還原更純粹、更準確的聲音

4. 雙模式 | 雙倍DXD，重塑數位音訊
要保留NOS的自然流暢與豐富細節
又需拓寬頻寬，降低失真、雜訊與群延遲
在R2R DAC轉換前進行硬體非同步升頻是必要的
MUB5會將輸入信號升頻至2倍DXD頻率
結合本地低抖動整數倍時鐘重生數位音訊信號
既延續NOS聽感優勢，也確保聲音安定、細膩
同時，MUB5還提供聽感接近無升頻的M1模式
雙聲音模式，滿足使用者的不同聲音風格偏好

5. 分離電路耳放 | 充沛驅動 細膩呈現
採用高文、馬克摯愛的FZT功率對管
優於常規低價功率管，音質與驅動力雙提升
大功率也能細膩如絲，拒絕力大聲粗
32歐負載下每聲道輸出功率高達1.5W，從容自如
菜單可選±6V與±8V耳放供電電壓
靈活匹配高阻與低阻耳機
線電供電時更可開啟±12V高壓檔
充沛推力，輕鬆驅動更多大耳機

6. 三檔增益 | 靈活匹配，輕鬆驅動
保留經典S增益，聲音熱情大氣
精簡掉原4檔增益的H檔，選擇更簡單
Low、Normal、High，菜單快捷切換
Low檔對於高靈敏度耳塞音量調節更精細
Normal檔適合大多數耳塞，輸出穩定保真
High檔繼承原S增益，驅動大耳機生猛鮮活
不同耳機靈活匹配，耳機耳塞皆輕鬆駕馭

7. 120級混合音量 | 精准調控 純淨之聲
NJU72xxx程式控制類比音量與數位音量混合調節
數位音量衰減限制在很小的範圍內
很低音量也不損失音質，無偏音，調節精細
優化非線性調整曲線，更契合不同耳機音量需求
音量衰減時底噪同步降低，小音量依舊細節清晰
顯著提升聲音透明度，背景更黑更純淨

8. 在電源上面，花多少成本都不過分
電為聲之母，所有信號皆由電源生成
電源的品質，直接決定聲音的純淨與從容
MUB5內置20路純淨電源，為各部分獨立供電
R2R與時鐘部分，更是由3組分立電源專項供給
多個關鍵部分採用昂貴但性能無可替代的淩特晶片
電源，始終是我們投入的核心
但每一分成本，都聽得見回報

9. 1032顆電子零件
每一顆都用心選擇
在HiFi產品，一顆用料馬虎就可能毀了整個聲音
MUB5每一顆零件我們都認真挑選品牌及型號
大量臺式HiFi用料，使其聽起來更像台機
松下電解電容難得的開闊聲場與現場氛圍
低內阻伍爾特合金電感，沉穩大氣，動態充沛
源自QA661的7050晶振，令聲底更凝聚、扎實
雙OPA627作R2R緩衝輸出，音色飽滿溫潤
大尺寸薄膜電容擴展電源動態與頻寬，聽感更華麗
發燒機內連接線，釋放細節，補齊短板

10. 觸屏操作
功能表觸屏操作，邏輯清晰方便
音量控制獨立旋鈕，更精准及時
可鎖定觸屏與按鍵操控，優雅應對各種場合

介面說明:
顯示區: 顯示當前狀態和設置項
4.4平衡耳機口；兼做Line Out(前級） / AUX輸出
3.5單端耳機口；兼做Line Out（前級） / AUX輸出
音量旋鈕: 調整音量大小
電源按鍵: 長按開/關機；短按熄滅/喚醒顯示幕
上一曲（ ）: 切換至上一曲播放
播放/暫停: 播放/暫停當前選擇的歌曲
下一曲（ ）: 切換至下一曲播放
鎖定開關: 鎖定按鍵操作、觸摸操作；也可設置是否鎖定音量旋鈕操作
DC 12V外置電源輸入(兼快充)，插頭規格：5.5 × 2.1mm，內正外負
Type-C充電介面: 機器內部電池充電介面，支援快充和普充
Type-C USB音訊信號輸入介面
光纖輸入介面（圓頭光纖）& 類比信號輸入介面（3.5對錄輸入）
RCA同軸輸入介面

包裝清單:
MUB5主機、皮套、C to C OTG線、A to C電腦連接線、A to C充電線、說明書、備用保護膜前後各1張。
